Product Details
Precision in Flow Control, Excellence from Zhongyuan
-
Product Features
-
Structural Configuration
-
Main Performance Parameters
-
Product Features
• 流体阻力小，球阀是所有阀类中流体阻力最小的一种，即使是缩径球阀，其流体阻力也相当小
• 止推轴轴承减小阀杆摩擦力矩，可使阀杆长期操作平衡灵活
• 阀座密封性能好，采用聚四氟乙烯等材料制成的密封圈，结构易干密封，而且球阀的密封能力随着介质压力的增大而增大
• 阀杆密封可靠，由于阀杆只作旋转运动而不做升降运动，阀杆的填料密封不易破坏，且密封能力随介质的压力增设而增大
• 由于聚四氟乙烯等材料具有良好的自润滑性，与球体的摩擦损失小，球阀的使用寿命更长
-

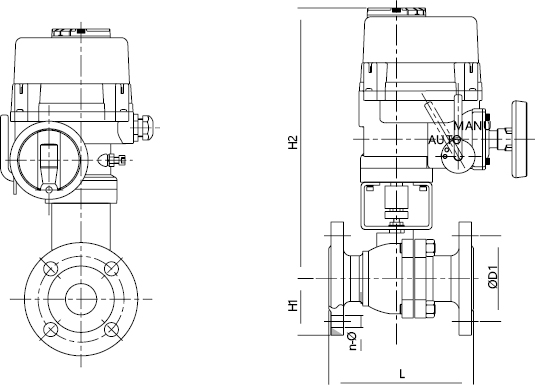

Structural Configuration
-
Main Performance Parameters
| 规格Size | 配置 | D1 | H2 | H1 | L | n-Φ |
| mm | in | 1.6MPa | 1.6MPa |
| 15 | 1/2" | LQ1-6 | 65 | 297 | 48 | 130 | 4-Φ14 |
| 20 | 3/4" | 75 | 303 | 53 | 140 |
| 25 | 1" | 85 | 331 | 57 | 150 |
| 32 | 1 1/4" | 100 | 351 | 67 | 160 | 4-Φ18 |
| 40 | 1 1/2" | 110 | 396 | 77 | 180 |
| 50 | 2" | LQ1-10 | 125 | 443 | 80 | 200 |
| 65 | 2 1/2" | LQ2-20 | 145 | 505 | 90 | 220 |
| 80 | 3" | LQ2-24 | 160 | 527 | 98 | 250 | 8-Φ18 |
| 100 | 4" | LQ3-50 | 180 | 583 | 107 | 280 |
| 125 | 5" | LQ3-50 | 210 | 708 | 122 | 320 |
| 150 | 6" | LQ4-110 | 240 | 691 | 140 | 360 | 8-Φ23 |
| 200 | 8" | LQ4JS-200 | 295 | 850 | 177 | 400 | 12-Φ23 |
| 250 | 10" | LQ4JS-250 | 355 | 866 | 212 | 450 | 12-Φ25 |
