Home>产品中心>蝶阀系列

电动对夹式软密封蝶阀（LQ型）

Request a Quote

Product Details

Precision in Flow Control, Excellence from Zhongyuan

Product Features
Structural Configuration
Main Performance Parameters

Product Features

电动对夹式蝶阀采用一体化结构，与LQ电动执行机构相配，输入（4-20mADC，0-10VDC或 1-5VDC）信号或单相电源即可运转，具有功能强、体积小、轻便宜人、性能可靠、配套简单、流通能力大等特点。该阀门广泛应用于食品、环保、轻工、石油、造纸、化工、教学和科研设备、电力等行业的工业自动化控制系统中。
Structural Configuration

Main Performance Parameters

技术参数

• 公称通径：DN50-DN800

• 公称压力：PN1.0，1.6MPa

• 适用温度：-20℃～150℃

• 适用介质：淡水，海水，食品，天然气，醇类，盐类，酸，碱，油，蒸汽，空气等

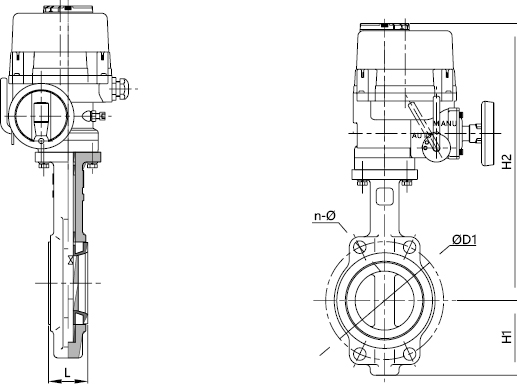

规格		配置	ΦD1		L	H2	H1	n-Φ
mm	in	配置	1.0MPa	1.6MPa	L	H2	H1	1.0MPa	1.6MPa
DN50	2"	LQ1-6	125		43	363	76	4-Φ18
DN65	2 1/2"		145		46	386	89	4-Φ18
DN80	3"		160		46	382	94	4-Φ18	4-Φ18
DN100	4"	LQ1-10	180		52	424	114	8-Φ18
DN125	5"	LQ1-10	210		56	457	127	8-Φ18
DN150	6"	LQ2-20	240		56	493	140	8-Φ23
DN200	8"	LQ2-24	295		60	528	176	8-Φ23	12-Φ23
DN250	10"	LQ3-50	350	155	68	618	207	12-Φ23	12-Φ25
DN300	12"	LQ4-110	400	410	78	714	240	12-Φ23	12-Φ25
DN350	14"	LQ4-110	460	470	78	745	273	16-Φ23	16-Φ25
DN400	16"	LQ4JS-200	515	525	102	877	322	16-Φ26	16-Φ30
DN450	18"	LQ4JS-250	565	585	114	899	340	20-Φ25	20-Φ30
DN500	20"	LQ4JS-250	620	650	127	957	380	20-Φ28	20-Φ30
DN600	24"	LQ4JS-400	725	770	154	1201	467	20-Φ31	20-Φ37
